SmartSolarBox
Smartsolarbox er en patentert løsning som er utviklet sammen med et sveitsisk ingeniør selskap. Løsningen monteres på en sammensetningslinje I Kristiansand. Løsningen består av enten to eller fire paneler. SmartSolarBox består av en stål konstruksjon
(magnelis legering), ballast, kabler og solceller. Løsningen settes sammen og klappes sammen, samme prinsipp som en klapp stol, deretter løftet opp i en trekasse som er spesial designet for SSB. Trekassen har maks kapasitet på tre smartsolarboxer. Kassen transporteres til prosjektes adresse. Det er plass til 36 SmartSolarBox på en trailer. Dette tilsvarer ca 60kWp, men avhenger av hvilket panel som er benyttet under sammensetting.


Effektiv montasje løsning
På taket er det tre personer som bretter
ut løsningen og plasserer den der den
skal være i forhold til prosjekt tegning.
Hver SmartSolarBox kobles sammen
med en stål brakett. Dette for å
utjevne jordingen i anlegget.
Protan har gjennomført ulike tester
på løsningen, og har kommet frem til at
den ikke påvirker tak membran/isolasjonen
eller dreneringsplanen på taket. Protan
kan derfor opprettholde garantien på taket.
Installasjon Asko Oppland
Installasjonen vi gjennomførte på
Asko Oppland var en av de første
testene vi hadde med SmartSolarBox.
Selv med lite erfaring når det gjaldt
monterings prosessen til SmartSolarBox,
gjorde SmartSolarBox at vi klarte å montere
326kWp på 40 timer. Dette anser vi som
svært effektivt.

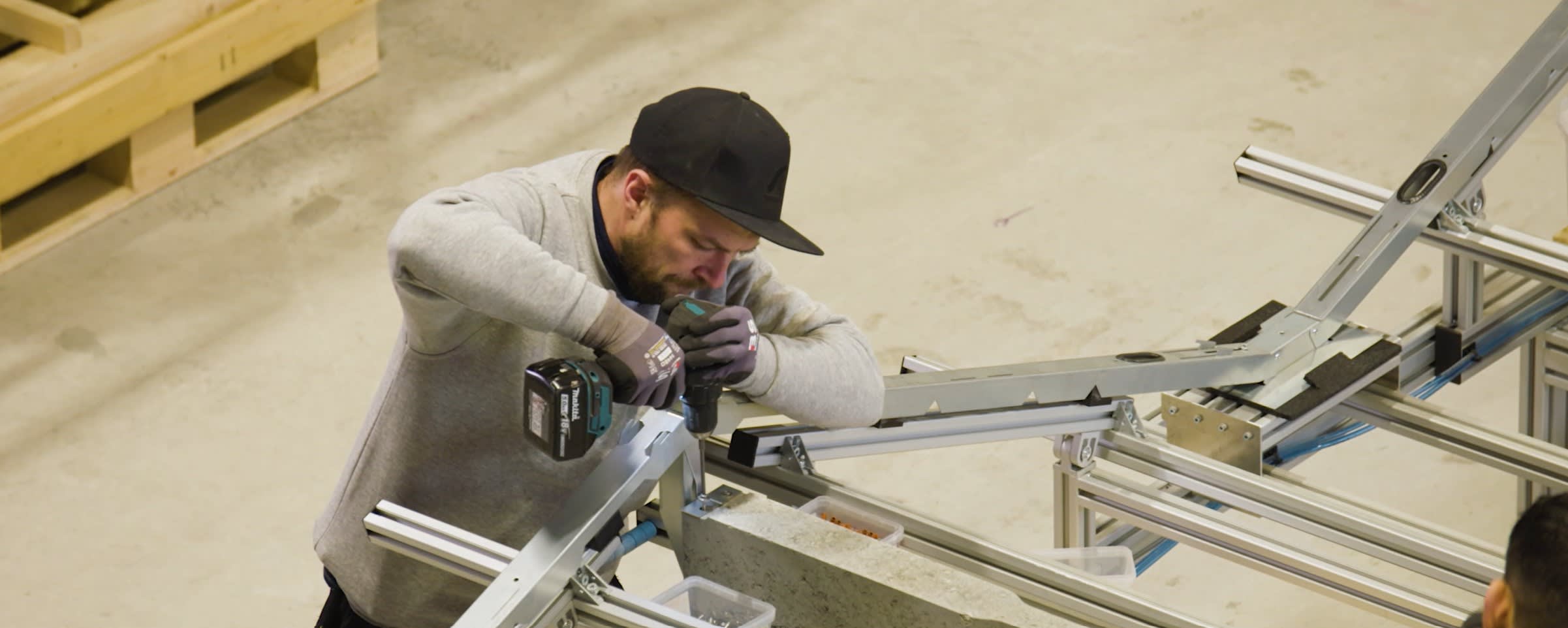

Monteres lokalt
SmartSolarBox settes sammen
i en sammensetningslinje på
Andøya i Kristiansand. Her blir
ballast, kabler og paneler integrert
i konstruksjonen, deretter brettet sammen,
og plassert i en trekasse for levering.
SmartSolarBox blir levert som et ferdig system.
Kabler er ferdig terminert med
MC4-plugger eller EVO2-plugger.

Komplett system
SmartSolarbox har ferdig
terminerte kabler integrert
i konstruksjonen. (EVO2)
Kablene er produsert hos HIS kabelfabrikk
I Tyskland. Dette gjøres for å
unngå feil ved MC4 termineringer
og for å sikre at alle MC4 kontakter
er fra samme leverandør. Pluggene har 5 års
Produkt garanti.


100kWp effekt monteres per dag!
Ved SmartSolarBox installasjon,
anser vi at en gjennomsnittlig effekt
montert er mellom 140-160 kWp per dag.
Dette avhenger av kranbilen
som blir benyttet i prosjektet.
Fra enden av SmartSolarBox benyttes
egen designet kabel bro som ferdig
terminerte kabler legges i. Kablene
kommer I ulike tverrsnitt.


Oppløft med kranbil
Ved oppløft benyttes kranbil. Vi monterer
anleggene, med hjelp av våres faste
kranbil sjåfører. Dette er for å effektivisere
Installasjons prosessen samt montasjeprosesen.
Installasjonen gjøres av elektriker.
I montasjen benyttes et spesiallaget
måle verktøy for å opprettholde
samme avstand på hver SmartSolarBox.
